濟南實驗室通風系統改造方案（真實案例分析）

摘要：　　一、濟南改造實驗室概況描述　　山東省環境監控綜合樓監測實驗室位于濟南市經十路3377 號，實驗室共有三層，項目由惠諾德(北京)科技有限公司設計，濟南某實驗室設備有限公司...

　　一、濟南改造實驗室概況描述

　　山東省環境監控綜合樓監測實驗室，位于濟南市經十路3377 號，實驗室共有三層，項目由惠諾德(北京)科技有限公司設計，濟南某實驗室設備有限公司施工建設。

　　實驗室投運后，出現部分通風設備通風效果不佳、管道噪音較大的現象，經實地勘察收資，我公司編制本檢修設計方案，匯總了設備數據、原因分析及解決方案

　　供領導參考。

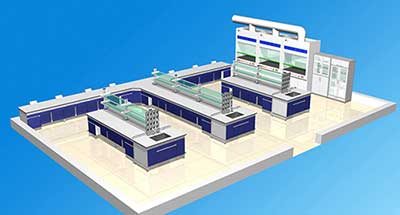

實驗室通風改造設計圖

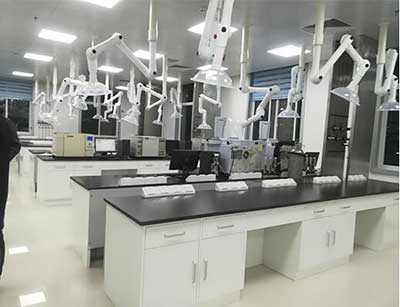

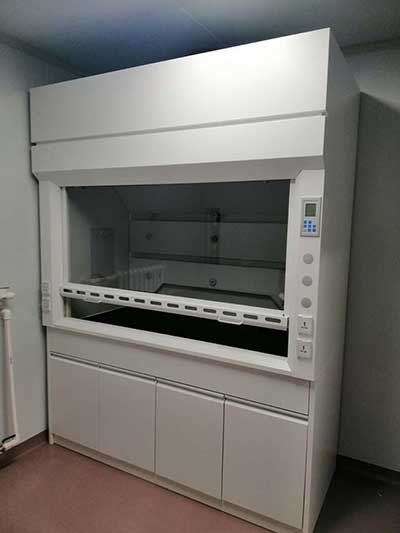

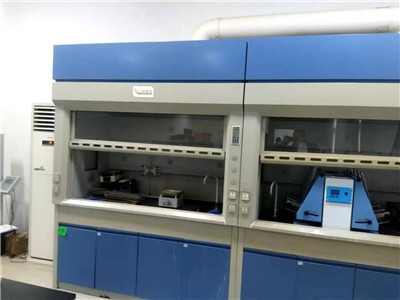

　　二、濟南改造實驗室通風設備分析

　　表1.實驗樓風量統計表

　　樓

　　層房間

　　通風

　　柜

　　萬向

　　罩

　　原子

　　吸收

　　罩

　　不銹

　　鋼排

　　氣罩

　　試劑

　　柜風口

　　總風量

　　(同時使

　　用系數

　　0.7)

　　一

　　層

　　樣品交接室 1

　　采樣準備存儲室 1

　　無機前處理室 4 4

　　加熱、水制備室 2

　　原子吸收、原子

　　熒光、測汞儀室 8

　　現場檢測儀器室 7

　　離子色譜、氟化

　　物、PH、濁度、

　　電導率室 3

　　ICP-MS 室 3

　　一層風量匯總 7500 600 8400 1600 2100 100 14210

　　二

　　層

　　有機前處理室 2 4

　　液相、液質譜室 4

　　加熱、水制備室 1

　　氣相、氣質譜室 8

　　輔助檢室 2

　　全自動化學分析

　　儀室 2

　　生物實驗室

　　BOD、COD 室 1 2 1

　　行連鎖控制無缺陷。

　　BOD、COD 前處

　　理室 1 1

　　分光前處理室 1

　　蒸餾消解前處理

　　室 2

　　二層風量匯總 7500 0 13800 800 600 100 15960

　　三

　　層

　　儀器檢定室1 1 1

　　儀器檢定室2 1 1

　　設備檢修室 2

　　室內測噪、噪聲

　　監測室 1

　　質控實驗室 1 1

　　惡臭制備室 1

　　惡臭準備室 1

　　環境空氣分析 1 2 2

　　前處理室 2 4

　　加熱、水制備室 1

　　煤質分析室 1 1

　　總烴測定、傅里

　　葉紅外、CO 儀器

　　室 3

　　三層風量匯總 3000 1350 4200 800 0 900 7175

　　表2.房頂風機參數表

　　風機序號 風機型號 風機風量(m3/h) 風機風壓(Pa) 備注

　　一層試驗室風機 TF-241B 15000

　　(圖紙14500)

　　1500

　　(圖紙2000)

　　蘇州頂裕

　　二層試驗室風機 TF-241B 15000

　　(圖紙18000)

　　1200

　　(圖紙2000)

　　蘇州頂裕

　　三層試驗室風機 TF-181B 8000

　　(圖紙11000)

　　1400

　　(圖紙1900)

　　蘇州頂裕

　　三、濟南實驗室通風系統原因分析及解決措施

　　(1)經過風量匯總，對比樓頂風機參數，風機選型基本沒有問題。檢修工作開始前，先對現有設備情況與圖紙?jiān)O(shè)計進行復核，確認數量及種類無誤;再對通風管道進行逐一檢查，確定每一樓層的風道與現有風機對接沒有差錯、風機運

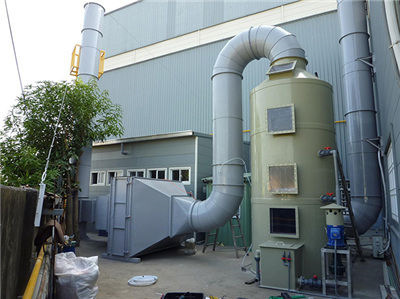

　　(2)上述基本檢查完成后，針對部分設備通風不足的問題，先將樓頂活性炭箱打開，并取出原有活性炭，重新開風機進行測試，驗證活性炭箱阻力是否對系統運行存在較大影響。

　　如效果不明顯，再采取各大支路切斷分別用風速儀進行測量的方法，檢查各主管路的實際風量分配情況和有無管道中間漏風導致末端負壓不足的情況。
（3）如確為上述原因，后期后可采用管道封堵、加裝精控風閥+PLC 自動控制的方法解決。

　　(4)通風噪音問題：根據現場踏勘，三樓、四樓主管道噪音可能因?yàn)轱L(fēng)速過大或者管道存在渦流，根據計算風量核算管徑如下，按照計算結果與現場通風主管道進行對比。然后采用風機25%、50%、75%、100%負荷運行，對管道風速及噪音程度進行對比，確認噪音產生的真正原因。原因確認后，后期需對部分主管道進行改造。

　　主風管風量(m3/h) 計算管徑

　　(mm)

　　圖紙管徑

　　(mm)

　　實際管徑

　　(mm)

　　一樓主風管 15000 1000x500 1000x500 待測

　　二樓主風管 15000 1000x500 1000x500 待測

　　三樓主風管 8000 1000x300 1000x500 待測

　　4、檢查費用

　　序號 項目數量單價/元總價/元備注

　　1 活性炭箱拆箱及恢復 3 臺 800 2400

　　2 設備、管道全線核查 2 天 900 1800 各房間需開天花板，

　　最好安排在周末

　　3 風管道切割測速 6 處 600 3600 含管道恢復用材料

　　4 調試費 5 天 400 2000

四、濟南實驗室通風系統改造公司介紹

以上實驗室通風系統改造分析報告，是深藍環境根據客戶通風現場實地勘查，出具的原因分析與改造方案，如果您正處于實驗室通風不好的困擾，給我們打電話幫您分析原因！
16年專注于實驗室通風系統設計，所以更專業，解決問題找到根源問題才是實力。歡迎咨詢！
